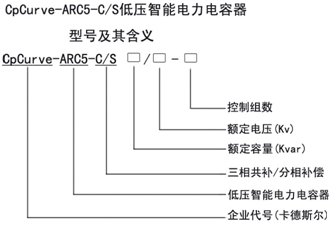

型號說明

產品概述

  智能電容器是0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元，晶閘管復合開關電路，線路保護單元，一臺(△型，內分兩路)或一臺（Y型）低壓電力電容器構成。 替代常規由智能控制器、 熔絲、 復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便,使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?/span>

產品特點

1.過零投切：實現電壓過零投入,電流過零切除,投切涌流很小,大大提高了設備的耐電壓,電流沖擊,功耗小,減少了常規電容器柜內80%的能耗。

2.分項補償：實現單相分別補償，解決三相負荷不平衡狀況；對無功缺額較大的一相進行單獨補償，達到最優化的補償效果。普通無功補償裝置無法做分相補償。

3.溫度保護：自愈式低壓電力電容器內置溫度傳感器，能夠反映電容器過電壓，過諧波，漏電流過大和環境溫度過高等情況下導致電容器內部發熱，實現過溫度保護，超過設定溫度以后自動切除電容器，退出運行，達到保護設備的目的。

4.智能網絡：多臺電容器聯網使用時，通過時序競爭，某一臺成為主控電容，其余皆為輔控電容，無須設置，構成低壓無功自動控制系統；如果個別從機故障，不進行投切動作，不影響其余工作，如果主機故障，其余電容再經過時序競爭，自動產生一個新的主控電容，組成一個新的系統；容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切;485 通訊接口，可以接入后臺計算機，進行配電綜合管理。

5.積木結構：產品標準化、模塊化，取代了傳統的控制器、空氣開關、交流接觸器、可控硅、熱繼電器、電容器，將其合為一個整體，發熱量小，組屏安裝的時候采用積木堆積方式，電容器損壞時只需單體簡單快速更換。

6.接線簡單：多臺電容器組屏安裝，生產工時比傳統模式減少 60％以上，同時減少 80％連接線，減少 80％的節點，柜內簡潔，在使用現場快速組裝，大大提高了成套廠的生產效率。

7.擴容方便：產品體積小，接線簡單，隨著用電用戶電力負荷的增加，可以隨時增加電容器的數量，改變了常規模式因接線復雜，一成不變的局限性，適應企業發展的需要，可以分期投資。

8.維護方便：液晶屏中文顯示保護動作類型，有過壓、欠壓、過流、小電流、過溫、電壓諧波、電流諧波等；智能式電容器具備自診斷功能，可以在液晶屏上反映以上故障，有利于現場故障查找，產品整體質保一年，電容器損壞時只需單體簡單快速更換，實現免維護。

9.效果顯著：保障系統電壓穩定合格；提高功率因數，對投入電容器進行預測，若投入電容器過補，則不投入，避免無功超額而罰款；控制可靠性 100％，提高配變有功出力，減少增容投資，降損節能。

產品尺寸

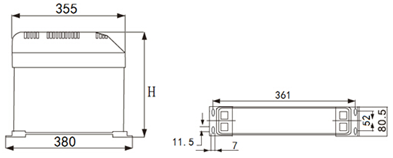

CPCURVE系列智能電力電容器

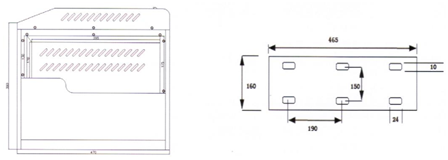

CPCURVE系列智能電力電容器（抗諧波）

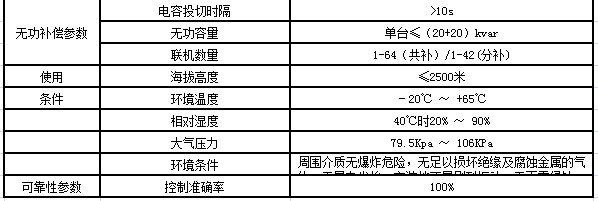

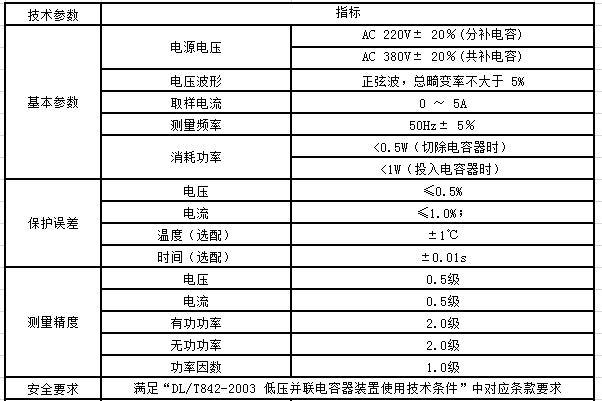

技術參數

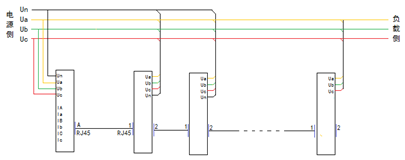

系統示意圖

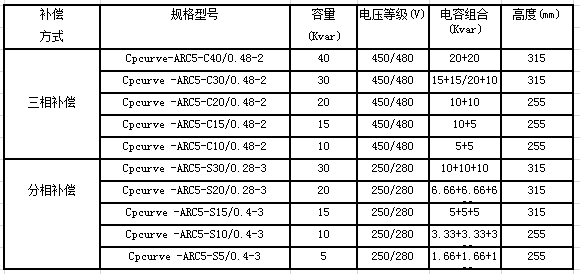

規格型號
