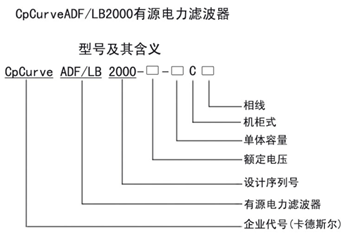

型號說明

產品概述

     CpCurve系列有源電力濾波器是基于IGBT功率變化器的用于動態濾除諧波、動態補償無功的電力電子裝置。CpCurve系列有源電力濾波器實時監測電網中的各次諧波和無功功率，并進行動態跟蹤補償，因此能夠?qū)Ψ岛皖l率都變化的諧波和變化的無功進行補償。CpCurve系列有源電力濾波器克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能補償固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。

      CpCurve系列有源電力濾波器采用閉環控制方式，并結合獨創的自適應控制算法，使其在滿載和輕載下均能達到很好的諧波性能；CpCurve系列有源電力濾波器采用電流平均值控制方式并結合LCL拓?fù)浣Y(jié)構，克服了傳統的滿環電流控制由于開關頻率變化所帶來的輸出CpCurve頻率范圍寬、濾波較困難、高頻諧波會干擾電網等缺點。

工作原理圖

產品特點

* 濾波范圍廣，2-50次全范圍有效

* 3L型CpCurve有源電力濾波器全補償或指定次補償20種不同諧波

* 4L型CpCurve有源電力濾波器全補償或指定次補償15種不同諧波

* 響應速度快，全補償響應時間小于300us，指定次補償響應時間小于40ms

* 多功能性，同時治理多種電能質量問題，諧波、無功補償功能可自由設備

* 具備中性線濾波能力（限4L型CpCurve有源電力濾波器）

* 允許互感器安裝在電源側或負載側，用戶可根據現場情況自由選擇

* 支持系統自動限流運行功能，待補償電流超出補償容量后系統自動進入限流工作模式

* 自動跟蹤補償電網中變化的諧波電流，補償性能不受系統阻抗影響

* 完善的模塊并聯技術，支持多臺CpCurve有源電力濾波器并聯運行

* 完善的開機自診斷技術，使系統盡在掌握之中

* 強電主回路與弱電控制系統之間采用光電隔離，安全可靠

* 軍工級別的通訊誤碼偵別技術，確保系統通訊的可靠性及安全性

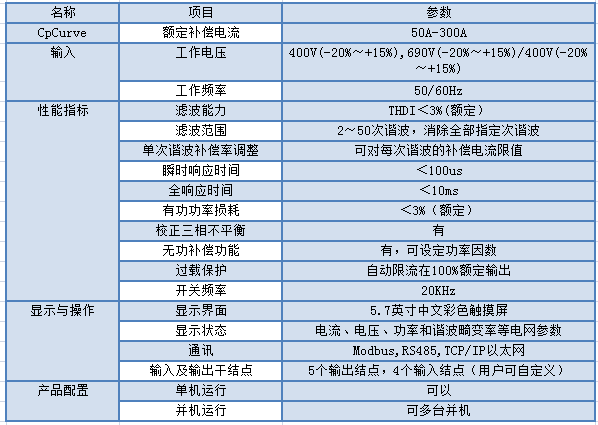

技術參數

使用環境條件

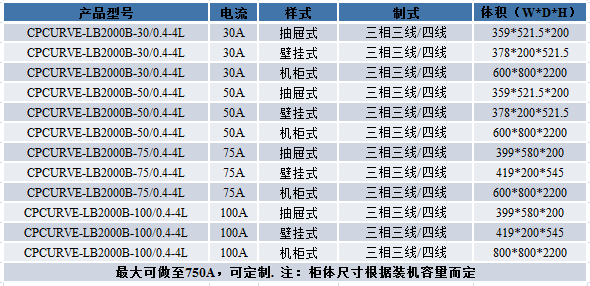

規格尺寸
