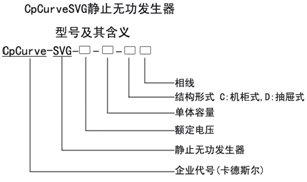

產品型號

產品概述

      CPCURVE-SVG靜止無功發生器采用柔性交流輸電系統(FACTS)技術是電力行業界前沿科技，它是指采用電力電子型靜止靜止控制器來加強交流輸電系統可控性和增強輸電線路功率傳輸能力，靜止無功發生器(Static Synchronous,STATCOM 又稱為SVG)是FACTS中的一種重要裝置，是一種新型的動態無功補償裝置，它在輸電網、瘦端大電網和用戶側電能質量控制中都有廣闊的應用，其核心的大功率換流器技術也是FACTS的核心技術。

產品特點

2動態響應快、參數穩定、諧波補償效果好

2能夠補償無功和低次諧波，可以單獨指定補償

2自身效率高、損耗小；標準機柜、組架式結構，易于安裝維護

2模塊化設計，可以自由搭配補償容量；模塊支持熱插播，方便更換與安裝

2采用先進的3電平架構，系統由數字信號DSP和大型可編程控制器，大功率電力電子器件組成，性能優越、可靠性高

2采用密封循環純水冷卻系統，散熱效率高、無噪聲污染，自動化程度高，免維護。

2可控硅合理冗余，保證SVG穩定運行。

2全數字式控制器，具備多微處理器協調控制功能，調節響應時間快（小于10ms），功能劃分合理。

2設有多重監控及保護功能，完成在系統各種異常情況下的可靠保護。

2監控系統功能完備，便于控制和查詢故障類型和故障位置。

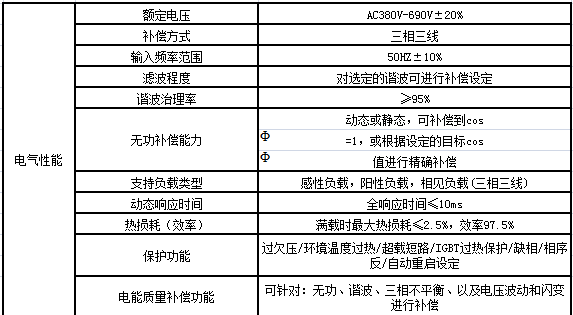

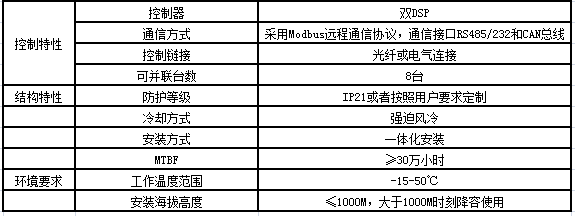

技術參數

規格尺寸

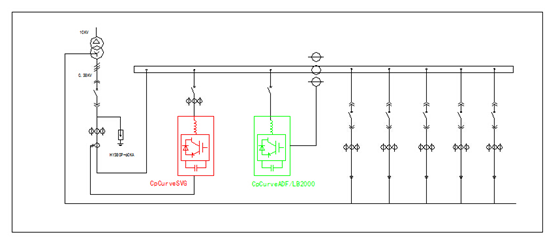

系統示意圖
